1 Mô tả

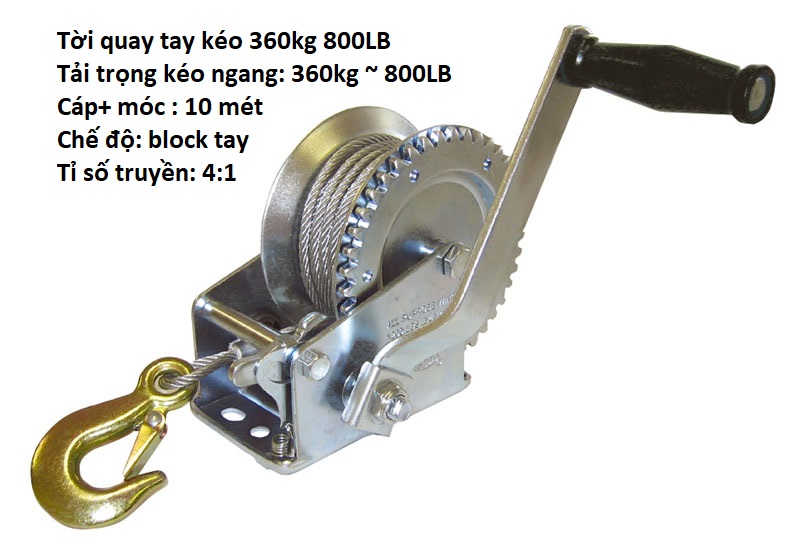

Tời quay tay kéo 360kg 800LB
Tên thường gọi: tời quay tay, tời cáp quay tay, tời kéo, tời nâng hàng,…
Tời quay tay một trong loại công cụ hỗ trợ cho sức người hết sức tiện ích. Tời quay tay được ứng dụng trong rất nhiều lĩnh vực cơ khí và dân dụng khác nhau.
Tời quay tay thường dùng trong việc: nâng hạ tải, kéo tải, nâng hàng, kéo vật nặng,..
Tời quay tay được sử dụng bằng tay thông qua tay quay & cánh tay đòn trên thân tời làm quay cơ cấu truyền động để thực hiện việc quay tang tời, quấn hoặc nhả cáp theo ý muốn.
Thao tác nhẹ nhàng, lắp đặt đơn giản.
2. Phân loại
Các loại tời quay tay trên thị trường hiện nay:
Tải trọng của tời quay tay: 500LB, 800LB, 1000LB, 1200LB, 1600LB, 2000LB, 2500LB
Đơn vị ký hiệu tải trọng trên tời thường là “Pound” viết tắt là “LB”là tải trọng tính theo đơn vị đo lường của Anh Mỹ, và 1 LB = 0.454 KG )
Tải trọng tương ứng tính theo kg là : 272 kg, 363 kg, 454 kg, 544.8kg, 726 kg, 908 kg, 1135 kg
Ngoài ra nếu phân loại theo cấu tạo thì có hai loại đó là loại có cóc hãm tự động (tự lock) và loại cóc hãm bằng tay.
3. Cấu tạo tời quay tay
Tời quay tay 800kg 1800LB
Tời quay tay kéo 360kg 800LB
Thân liền đế, trên đế có các lỗ bulông chờ để liên kết với vị trí gá đặt tời. Bắt bulông đế tời vào gá và siết chặt.
Lắp tay quay rời, liên kết tay quay với trục chủ động trong bộ truyền động bằng bu lông
Bánh răng chủ động truyền lực qua bánh răng trung gian (thường chỉ có trên loại có tải trọng cao từ 1600LB trở lên), rồi đến bánh răng vành ngoài của tang quấn cáp, cáp thép trong tang theo tời đã được quấn trên tang.
Tùy theo nhu cầu và đồ dài, cáp thép có thể thay lên 20m ,25 mét, 30 mét tùy vào tải trọng nâng hạ với tải trọng chịu của tời.
4. Cách sử dụng tời quay tay
Đặt tời theo hướng của vật hoặc hướng cáp di chuyển để kéo vật. Trên đế tời có các lỗ bu lông chờ ta liên kết với tời . Vị trí để cố định tời phải đảm bảo tải trọng giữ, kéo trong quá trình thực hiện.
Trước khi thực hiện việc quấn hoặc nhả tải ta phải kiểm tra xem cóc hãm đã hoạt động hay chưa
Bậc cóc hảm theo chiều quấn vào nhả cáp ra theo ý muốn
Bằng cách thử quay tay quay của tời, ta quay một vài vòng nếu có kêu tiếng tạch tạch cùng với hoạt động quay của tời tức là cóc đã hoạt động và ta tiến hành nâng hạ tải bình thường.
